SSAJ系列薄型0.7mm厚度滑动开关发布时间：2010.02.19




概要
        我公司面向即小且薄的整机产品开发了厚度为0.7mm的“SSAJ系列”滑动开关，从今年的2月起开始出售样品。
        随着手机、数码相机以及小型音乐播放器等便携式设备的小型、薄型化，这些产品所用的零部件也明显地向小型、薄型化发展。其中, 通过水平方向的操作进
 行电源的ON/OFF或者操作停止(保留功能)的滑动开关被安装于整机产品外壳侧面的情况比较多，所以对其小型、薄型化的要求是很高的。
        另外，最近,像智能手机等通过触摸面板可进行直感操作的设备不断增多，而且， 为了更好地识别设备状态如为了容易目视确认操作是否处在保留状态而安装
 开关的情况也在增多。

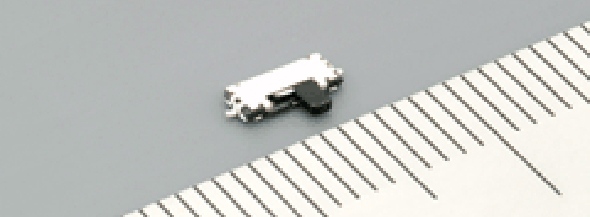

        我公司根据这种需求，开发了本行业最小的滑动开关(宽5.5mm×长2.5mm×高0.7mm)，与我公司的现有产品(SSAD系列，宽6.7 mm×长3.2mm×高0.7mm
 )相比，其体积及基板占有面积被削减了36%。
        而且如上述开关， 作为在用户直接操作的部位上使用的即薄且小的零部件的要求之一， 就可提到强度的确保。特别是，在用户操作时比较用力的操作旋钮部
 分，通过把金属板镶嵌成型来加强树脂旋钮部分， 从而确保了充分的强度。 另外, 把操作情况准确地向用户手指传达的触感也变得很重要。 但是,在这种小型产品
 当中，由于构成组件也很小，所以很难制造出适当的触感。我公司利用多年培养下来的机构设计技术， 通过使用板簧的我公司独有结构， 实现了1.5N的动作力，
 从而制造出适当的咔哒感，形成了更加能令用户满意的产品。
        此外，本产品为无铅焊产品。

主要特长
        ●开发了同行业最小的滑动开关

            1 在操作旋钮的部分上采用了把金属板镶嵌成型的结构，从而确保了充分的强度。
            2 通过1.5N动作力，实现了准确的咔哒感。
            3 无铅焊产品。

主要用途
        ● 手机、数码相机、数码录像机、便携式音乐播放器、笔记本电脑等便携式设备

销售计划
        提供样品          2010年2月
        大量生产          2010年2月
        样品价格          100日元（含消费税）
        月生产量          100万件（2010年12月份计划）
        开发部门          MMP事业本部 古川工厂（日本国 宫城县大崎市）
        生产部门          MMP事业本部 涌谷工厂（日本国 宫城县远田郡涌谷町）

主要规格
        产品名称       SSAJ系列
        外形尺寸(W×D×H)       5.5mm×2.5mm×0.7mm
        最大额定       10mA 5V DC
        最小额定       50μA 3V DC
        接触电阻       300mΩ max.（初始）
        动作力          1.5N
        工作寿命       10,000次
        行程              1.4mm
        电路数           1
        接点数           2
